| Ürün serisi | KNX |
| Ürün Ya da Bileşen Tipi | Anahtar aktüatör |
| çalışma modu | Manuel |
| veriyolu tipi | KNX |
| modüler cihaz ek bilgi | Farklı aşamalar ile bağlanabilir |
| kontakların sayısı | 4 |
| toplam 18 mm’lik modül sayısı | 4 |
| Montaj Desteği | DIN rayı |
| Nominal işletme gerilimi (Ue) | 230 V |
| Şebeke Frekansı | 50…60 Hz |
| Nominal akım (Ir) | 16 A |
| yük tipi | Akkor ampullü lambalar: <= 3600 W, 230 V AC Halojen lambalar: <= 2500 W, 230 V AC Kapasitif: , 16 A, 200 µF, 230 V AC Floresan lambalar: <= 2500 VA, 230 V AC |
| IP Koruma Derecesi | IP20 |
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,200 cm |
| Package 1 Width | 12,900 cm |
| Package 1 Length | 15,900 cm |
| Package 1 Weight | 342,000 g |
TANIM

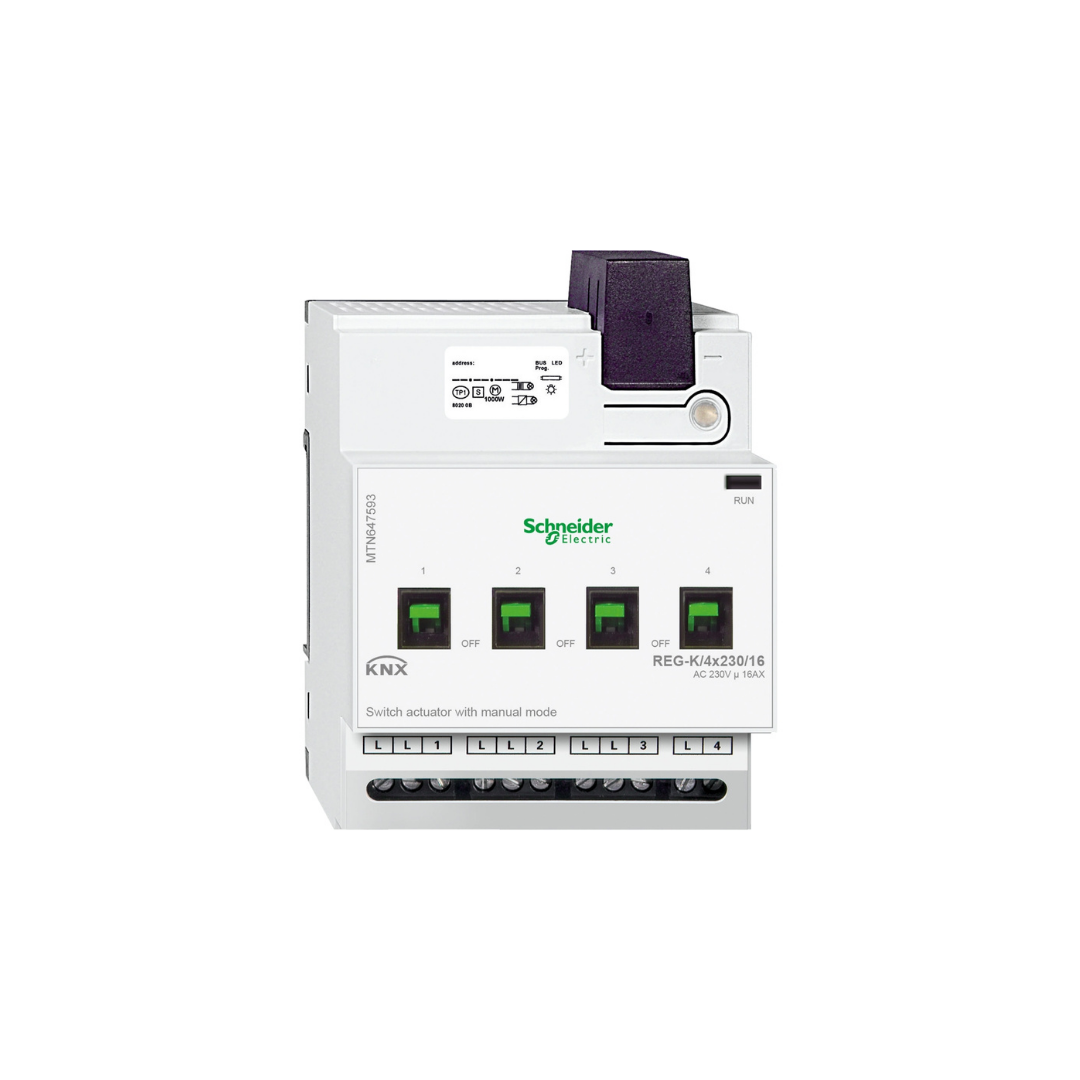

Açık kontaklar aracılığıyla yüklerin bağımsız anahtarlanması içindir Tüm 230 V anahtar çıkışları manuel anahtarlarla çalıştırılabilir Entegre bara kuplörü ile Cihaz, vidalı terminaller üzerinden şebekeye bağlanır her ikinci L bağlantısı dahili olarak köprülenir Uygulama yüklendikten sonra yeşil bir LED çalışmaya hazır olduğunu gösterir EN 60715’e göre TH35 DIN raylarına montaj için Baraya, bir bara bağlantı terminali kullanılarak bağlanır veri rayı gerekli değildir KNX yazılım fonksiyonları: Kesintili veya açık kontaklı çalışma, her kanal için gecikme fonksiyonları, manuel KAPALI fonksiyonlu/kapalı fonksiyonsuz merdiven ışıklandırma fonksiyonu Merdiven ışıklandırma işlevi, bloklama ve ek mantık işlemi veya öncelik kontrolü, ortam, kanal başına durum geri bildirim işlevi, merkezi işlev için kapatma uyarısı Bara gerilimi arızası/hatası ve geri kazanımı için kapsamlı parametrelendirme, parametrelendirilebilir indirme hareketi Nominal voltaj: AC 100-240 V ±%10 Çalışma voltajı: min AC 90 V – maks AC 265 V Şebeke frekansı: 50-60 Hz ±%10 Her anahtarlama kontağı için: Anahtarlama akımı: 16 A, cos Phi 0 6 AC1 çalışması: maks 16 A AC3 çalışması: maks 10 A AC5 çalışması: maks
